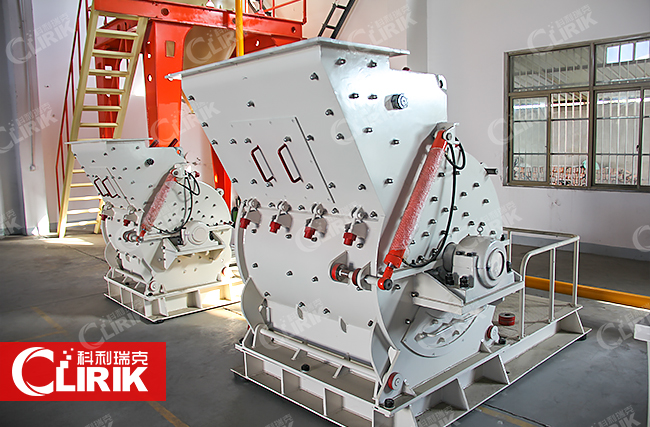

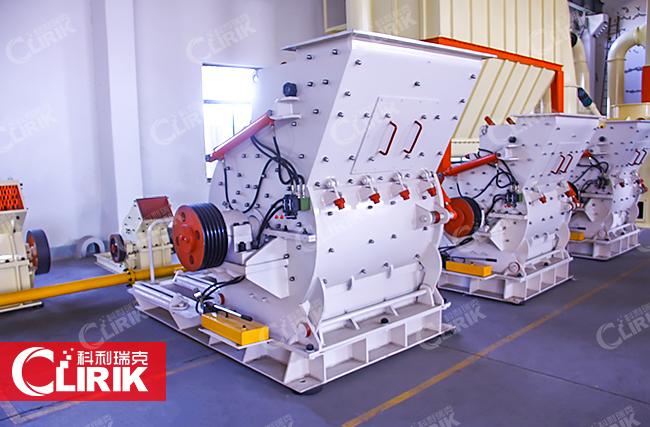

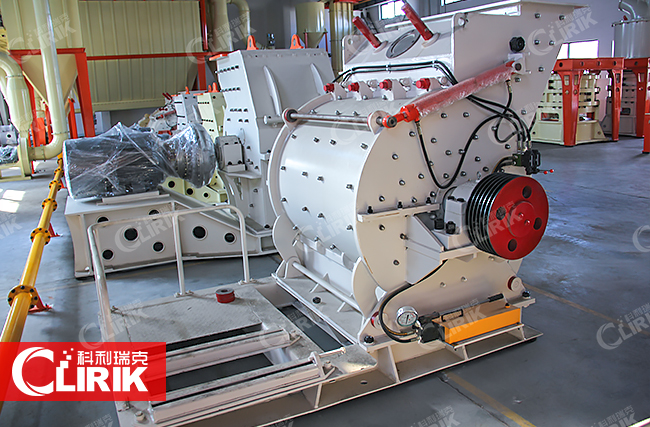

粗粉磨粉機
應用范圍：砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等
物 料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖等
**能力：15-60t/h
成品細度：≤3mm
產品特點
粗粉磨粉機主要用于冶金、礦山、水泥、化工、耐火材料及陶瓷等工業部門，在高速公路建設、水利工程、建筑碎石、機制砂加工等域廣泛應用，非常適合破碎各種軟、中硬礦石進行粗碎、中碎、細碎作業。粗粉磨粉機是在直通磨結合客戶**的需要，在傳統磨粉機的基礎上，設計出的粗粉磨粉機解決了用戶對成品細度3毫米以下混合料的一種需求。粗粉磨粉機是磨粉設備**集多年來在磨粉行業的**經驗，收集國內外客戶的建議和要求，替代了雷蒙磨、粉碎機、球磨機等傳統磨粉設備只能加工細粉式顆粒料的一種新型高科技系列產品，來滿足細沙加工客戶要求，它廣泛適用于石英砂、硅砂、鑄造砂、磨具磨料砂等細砂行業的一種**率的理想設備配套組成閉路**線，可**出各種粒度的產品，使用*廣泛、效果*佳。
性能優勢
**、**
粗粉磨粉機采用料層粉磨原理粉磨物料，能耗低，粉磨系統的電耗比球磨機低20～30%，而且隨原料水分的增加，節電效果*加顯著。
易損件使用壽命長
易損件采用特殊原料 一般可達一年以上，加工碳酸鈣、方解石時，使用壽命可達2-5年。
安全可靠性高
裝備有防止輥套和磨盤襯板直接接觸的限位機構，避免金屬之間的磨擦與碰撞而出現破壞性劇烈震動，增加了安全性
環保、清潔
粗粉磨粉機采用全密封系統，系統在負壓下操作，無揚塵，環境清潔。
結構組成
粗粉磨粉機的組成結構
1、機架部分：由側板、前箱組件、后箱焊件等組成。
2、偏心軸轉動部分：主要由動顎、偏心軸、軸承、軸承座、皮帶輪等組成。是傳遞動力的主要部分、 破碎腔工作部分：主要由定顎板、動顎板、側襯板、護板等組成，是破碎物料的工作零件。
3、保險裝置：由肘板、肘板座、彈簧、彈簧拉桿等組成，是破碎機在非正常情況下起保險作用的零件。
4、排料口調整裝置：該裝置用來調整排料口的大小尺寸，控制出料粒度。主要由調整固定斜塊、調整滑動斜塊、頂絲螺栓、滑塊鎖緊拉桿等組成。
工作原理
粗粉磨粉機主要由機殼、轉子、承擊鐵和篦條等部件組成。機殼分上下兩部分，由鋼板切割后焊接而成，其余各部分用螺栓連接成一體。機殼內部鑲有高錳鋼襯板，磨損后方便*換;其主軸上安裝有數組規則分布的錘子，與轉盤及穿錘軸組成轉子。主機通過電機、三角皮帶帶動主軸，從而使轉子旋轉，錘頭受到旋轉時所產生的離心力向四周伸開，大塊物料從進料口進入破碎腔之后，便被高速運動的錘子擊碎。破碎合格的物料則由下部有縫隙的蓖條排出，不合格的則留在破碎腔內，被錘子和承擊鐵塊反復作用，直至能夠合格排出。為避免堵塞，被粉碎物料的含水量一般不超過5% 。
技術參數
| 型號Model | PCC-75 | PCC-90 | PCC-132 |
|---|---|---|---|
| 轉子直徑/Rotor Diameter/mm | 750 | 900 | 1150 |
| 轉子寬度/Rotor Width/mm | 800 | 1200 | 1500 |
| 轉速/Rotor Speed r/min | 800-1000 | 800-1000 | 550-800 |
| 進料口尺寸/Feed head size/mm | 320*930 | 400*1200 | 500*1500 |
| 進料粒度/Feeding Size/mm | ≤50 | ≤60 | ≤80 |
| 出料粒度/Finished Size/mm | ≤3 | ≤3 | ≤8 |
| 處理能力/Capacity t/h | 8-15 | 15-40 | 40-70 |
| 功率/Power/KW | 55-75 | 75-90 | 110-132 |
| 錘頭數量/Hammer Number(piece) | 18 | 32 | 32 |
| 外形尺寸/Overall Size L*W*H/mm | 2310*1665*1610 | 2840*2100*2020 | 3720*2650*2540 |
